1. 目的

利用軟體Barcode進行條碼讀取，本功能是以攝影機擷取條碼影像后，以軟件方式進行解碼，可以讀取的條形碼種類為一維條碼、DataMatrix及QR Code，可選擇整片電路板只讀取一個條形碼或?qū)τ诙噙B板上每一小板讀取個別的條形碼，系統會在檢測前先讀取條形碼。

2. 操作方法

2.1 將待測試板放入軌道并點擊人機界面的“開始測試”按鈕。

2.2 打開主程序，選擇Parameter下的Software Barcode，彈出設定窗口：

2.3 在[Barcode Type]字段中選取條形碼種類。

2.3.1 若條形碼的大小在一個FOV范圍內，點選[Single FOV]，

點選[Single FOV]后，按下[Get Image]按鈕：

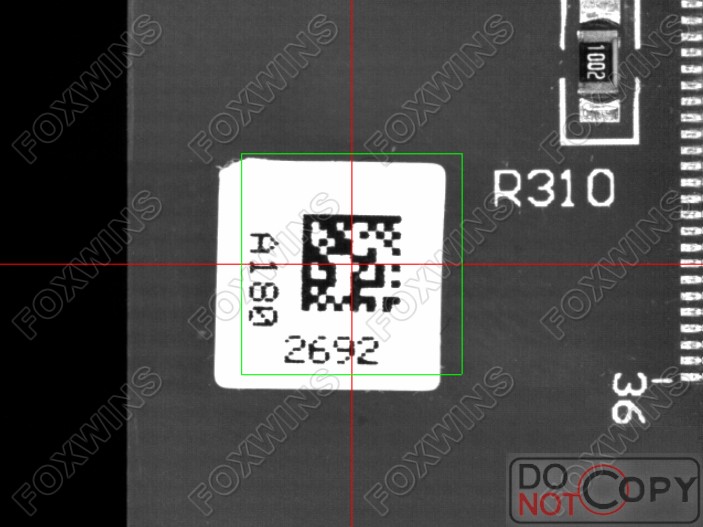

移動攝影機至條碼位置（若多連版則移動到 1號板上的條形碼位置），調整選擇框后按下[OK]按鈕取像：

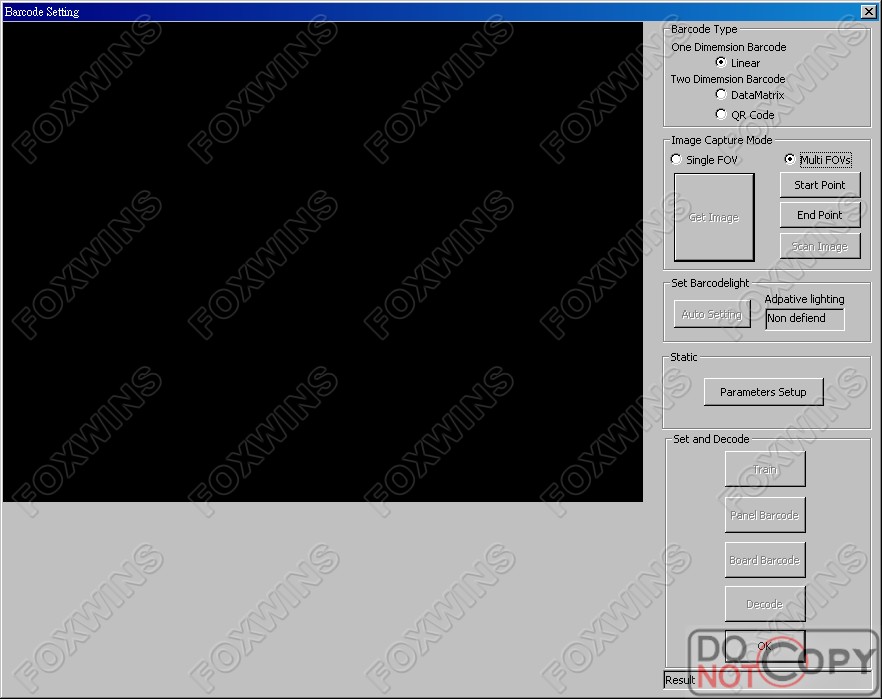

2.3.2若條碼的大小超出一個FOV范圍的話，點選[Multi FOVs]，

按下[Start Point]按鈕：

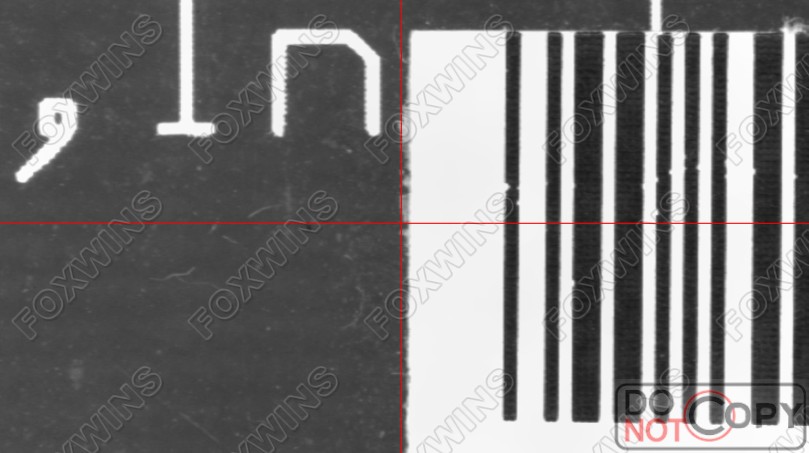

移動攝影機至條碼的右端點位置，按下[OK]按鈕取像：

按下[End Point]鈕

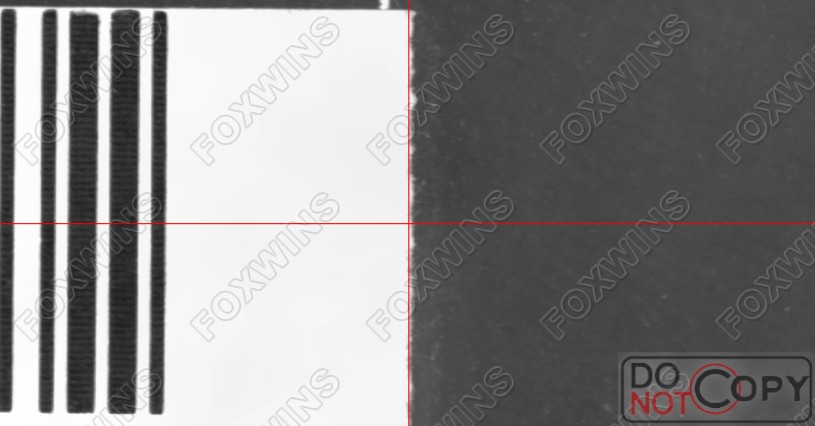

移動攝影機至條碼的左端點位置，按下[OK]按鈕取像：

2.4 按下[Scan Image]按鈕掃描取像并拼圖。

2.4.1 Single Fov成像效果圖

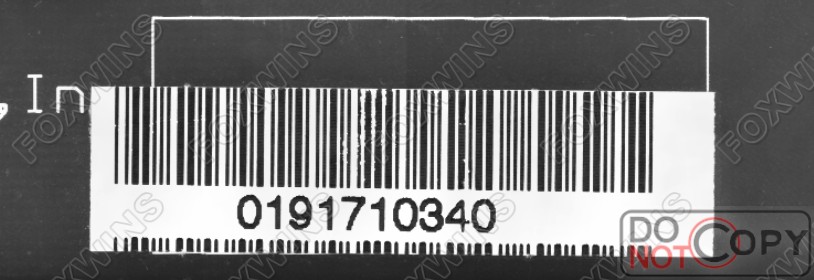

2.4.2 Multi Fovs成像效果圖

2.5按下[Train]，對擷取的影像進行解碼動作：

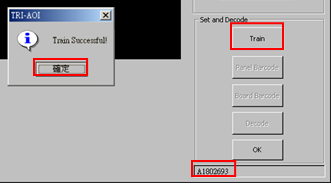

解碼成功會在右下角顯示被解碼的條碼號碼：

     點擊右下方的[OK]按鈕，軟體條碼設定完成。

2. 使用說明

3.1 若此條形碼為整片板子上需要讀取的單一條形碼，點選[Panel Barcode]：

若這片電路板為多連板，且多連板上每一條形碼都需要個別讀取時，點選[Board Barcode]：

3.2 按下[Decode]鈕解碼時系統會根據設定所要讀取的條形碼數目，對于所有條形碼取像并進行譯碼的動作，需確認所有的條形碼都可被正確解碼方可使用該功能。

感謝學習蘇州富鴻威收集整理的關于德律AOI TR7500 TR7500DT 設備的軟體條碼的操作教程，有問題可以聯系微信號：13914086660  繆先生
