1.    目的:使user可以快速找到?jīng)]測的元件和CAD有遺漏的元件

2.    操作

            Main Menu-Utilities-First Board Check-Check CAD

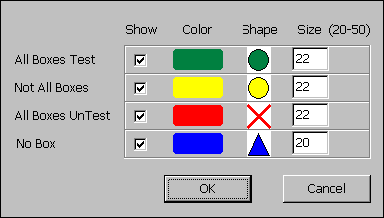

            設定是否顯示, 顏色, 形狀, 標示的大小

All Boxes Test : 所有檢測框都有測的元件

Not All Boxes: 有一個或一個以上的檢測框沒測的元件

All Boxes UnTest: 所有的檢測框都沒測的元件

No Box: 沒有檢測框的元件

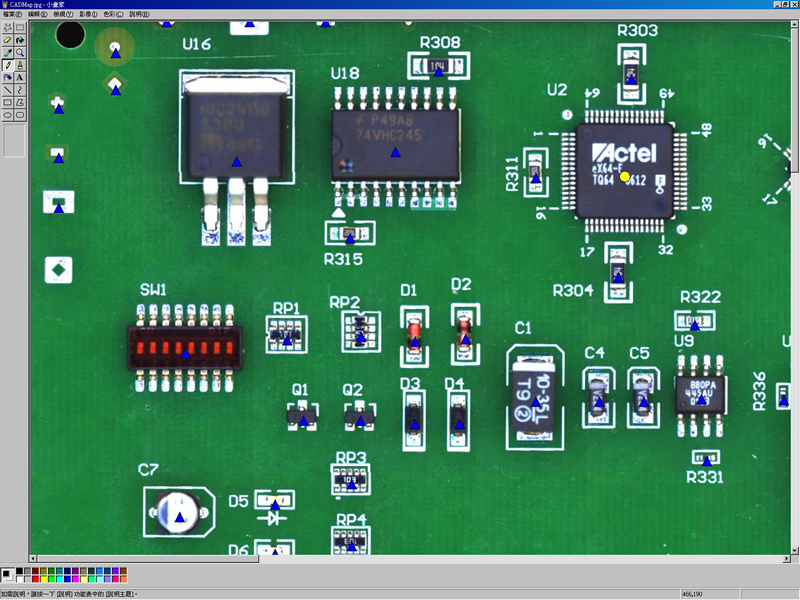

            結果顯示

會開出小畫家顯示結果

首件檢查-------極性檢查

1, 目的:使user可以有極性的檢測框

2, 操作

2.1           Main MenuèUtilitiesèFirst Board CheckèCheck Polarity

2.2           程式會自動針對algorithm為MISSING_POLARITY或FailString為POLARITY的檢測框做0,90,180,270角度旋轉後的檢查, 必要時系統會自動取像

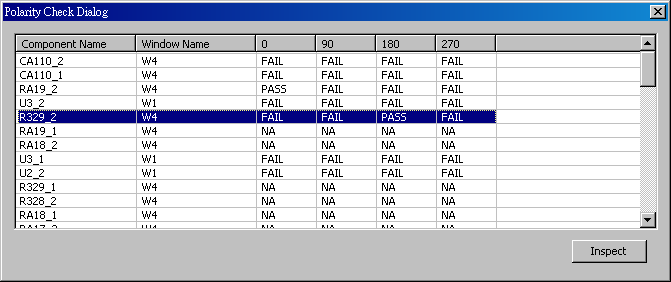

2.3           Report 各檢測框各角度的檢測結果

2.1.1   欄位0, 90, 180, 270表示此檢測框旋轉各角度後的檢測結果

2.1.2   NA表沒有檢測

2.1.3   在Train Dialog點選每一行, 會移至那個檢測框所在的Fov

2.1.4   按右下角的檢測可針對所選的檢測框單獨檢測
