AOI自動光學檢查
自動光學檢查(AOI, Automated OpticalInspection)
一、定義
　　運用高速高精度視覺處理技術自動檢測PCB板上各種不同帖裝錯誤及焊接缺陷.PCB板的范圍可從細間距高密
　　度板到低密度大尺寸板,并可提供在線檢測方案,以提高生產效率,及焊接質量.
　　通過使用AOI作為減少缺陷的工具,在裝配工藝過程的早期查找和消除錯誤,以實現良好的過程控制.早期發現缺陷將避免將壞板送到隨后的裝配階段,AOI將減少修理成本將避免報廢不可修理的電路板.
二、主要特點
　　1）高速檢測系統
　　與PCB板帖裝密度無關
　　2）快速便捷的編程系統
　　- 圖形界面下進行
　　-運用帖裝數據自動進行數據檢測
　　-運用元件數據庫進行檢測數據的快速編輯
　　3）運用豐富的專用多功能檢測算法和二元或灰度水
　　平光學成像處理技術進行檢測
　　4）根據被檢測元件位置的瞬間變化進行檢測窗口的
　　自動化校正，達到高精度檢測
　　5）通過用墨水直接標記于PCB板上或在操作顯示器
　　上用圖形錯誤表示來進行檢測電的核對

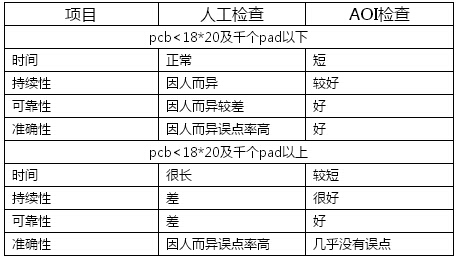

　　三、AOI檢 查 與 人 工 檢 查 的 比 較
