行業資訊| CameraLink是從Channel link技術上發展而來的，基于視頻應用發展而來的通信接口,在機器視覺系統中廣泛應用。 | |
| 2000年10月美國NI、攝像頭供應商和其他圖像采集公司聯合推出了CameraLink協議,CameraLink協議是一個工業高速串口數據 | |
| 和連接標準,旨簡化圖像采集接口,方便高速數字相機和數據采集卡的連接。 | |
 |  |
 | |

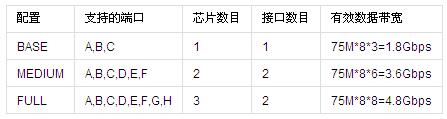

| 接口配置: Camera Link的接口有三種配置Base、Medium、Full，主要是解決數據傳輸量的問題，這為不同速度的相機提供了適 | |
| 合的配置和連接方式。 | |
| 1、Base | |
| Base占用3個端口,（一個Channel Link芯片包含3個端口）、1個Channel Link芯片,24bit 視頻數據。 | |
| 一個Base使用一個連接口。如果使用2個一樣的Base接口，就成為雙Base接口。最大傳輸速度：2.0Gb/S @ 85MHZ | |
| 2、Medium | |
| Medium = 1 Base +1 Channel Link 基本單元 ， 最大傳輸速度：4.8Gb/S @ 85MHZ | |
| 3、Full | |
| Full = 1 Base + 2 Channel Link 基本單元, 最大傳輸速度：5.4Gb/S @ 85MHZ | |
 | |
 | |

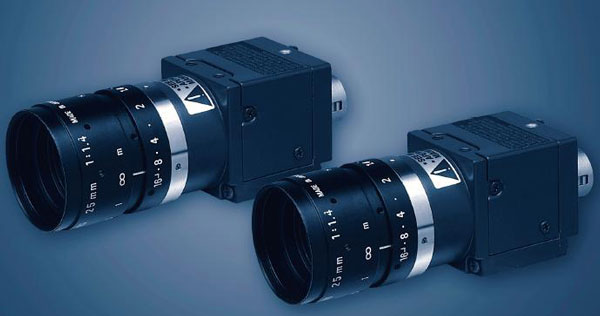

| 常見的Camera Link接口照相機 | |
 | |

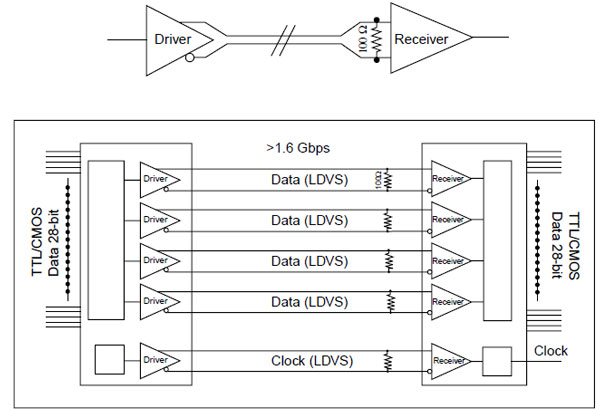

| Camera Link接口技術原理 | |
 | |

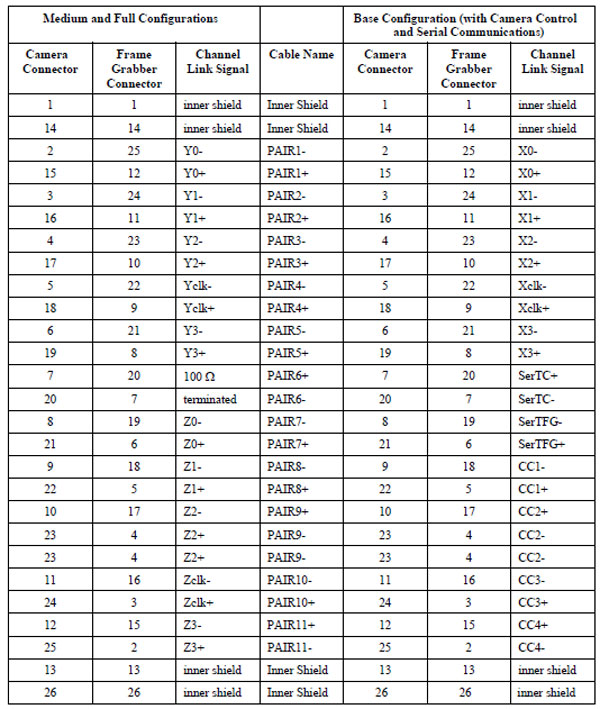

| Camera Link接口MDR-26連接器針腳定義 | |
